Anleitung: Wie Sie in 7 Schritten einen Erdschraubanker montieren
Bewerten Sie diesen Beitrag!

Wir zeigen Ihnen mit dieser Anleitung, dass mit dem Erdschraubanker hochwertige Verankerungen in kurzer Zeit und mit wenig Aufwand möglich sind – ohne Graben, Betonieren oder langwieriges Einrichten.

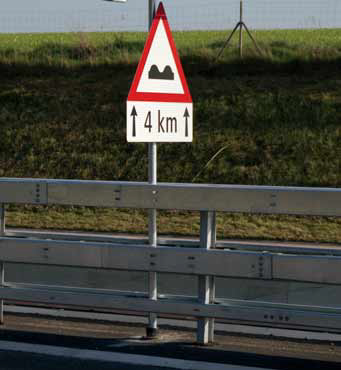

Verkehrsschilder können einfach montiert werden.
Verkehrsschilder einfach montieren

Montage von Wegweisern und Schildern

















Der Erdschraubanker wird nicht nur für die Montage von Ortsschildern oder Werbetafeln verwendet, sondern auch zur Baustellenabsicherung, zur Montage von Fahnenmasten und Schirmständern, für Warntafeln an Eisenbahntrassen sowie für Punktfundamente für den Terrassenbau.

Für diese Untergründe ist der Erdschraubanker geeignetfür Erdreich, Schotter, Steiniges Erdreich und gefrorenem Untergrund

  • Erdreich



  • Schotter



  • Steiniges Erdreich



  • Gefrorener Untergrund



Vorteile

Erdschraubanker Würth

…enorme Zeit- und Kosteneinsparungen
…keine großen Investitionen in Maschinen und Geräte
…universeller Einsatz
…sehr einfache Montage
…äußerst robust und wiederverwendbar
…Stehermontage mit nur einem Anwender



Das brauchen Sie für die Montage des Erdschraubankers

Handeinrehwerkzeug für Erdschraubanker1. Handeindrehwerkzeug zum einfachen Eindrehen des Erdschraubankers.





2. Maulschlüssel zum Fixieren des VertikalstellersMaulschlüssel für den Erdschraubanker





Erdschraubanker in verschiedenen Größen





3. Erdschraubanker – Feuerverzinkt aus einem Rohr kalt gepresst (Länge 550 mm, 800 mm oder 1000 mm)









4. Vertikalsteller zum Einrichten und Fixieren des StehersVertikalsteller

(in 48, 60, 76 mm Durchmesser)







 So geht’s

Schritt 1

„Vorbohren“ mittels Bohrhammer, Pflasternadel oder Geißenfuß. Dies sollte möglichst gerade erfolgen.Vorbohren Vorbohren





Schritt 2

Eindrehen per Hand so weit wie möglich. Eindrehen per Hand





Schritt 3

Eindrehen des Ankers mit Hilfe des Handeindrehwerkzeugs. AnkHandeindrehwerkzeug ersockel sollte bündig mit Erdoberfläche sein.
Handeindrehwerkzeug







Schritt 4

VertikalstellerVormontage des Vertikalstellers am Erdschraubanker. Überwurfmutter und Kugelgelenk am Steher anbringen.



Schritt 5

Steher bis zum Anschlag in den Erdschraubanker einführen. Steher in den Erdschraubanker einführen





Schritt 6

die drei Befestigungsschrauben mit Schlüssel oder Ratsche anziehenSteher in die Waage richten und die drei Befestigungsschrauben mit Schlüssel oder Ratsche anziehen.



Schritt 7

Mit Maulschluessel anziehenKugelgelenk mit Überwurfmutter in den Vertikalsteller drücken, Überwurfmutter mit Hilfe des Maulschlüssels anziehen. Der Erdschraubanker ist sofort belastbar!



In diesem Video haben wir die Anleitung für Sie dargestellt:
